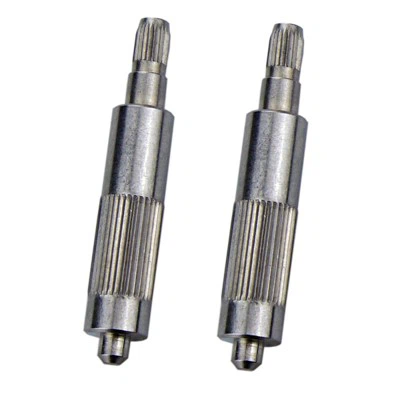

Прецизен задвижващ вал

Прецизен задвижващ вал

Прецизният задвижващ вал е критичен механичен компонент, използван за прехвърляне на въртящ момент, въртене и мощност с висока точност и минимална вибрация между различни части на машина или система. Той се отличава с висока точност на размерите, отлично повърхностно покритие и тесни допустими отклонения, за да се осигури надеждна ефективност при взискателни оперативни условия.
Прецизните задвижващи валове обикновено се произвеждат от материали с висока якост като въглеродна стомана, неръждаема стомана (напр. SUS304, SUS316, SUS440C), сплав стомана, титан или персонализирани материали в зависимост от приложението. Топлинната обработка и повърхностните обработки (напр. Твърдо хромиране или азотиране) често се използват за подобряване на характеристиките на производителността.

Висока размерна точност (напр. Толеранс на диаметъра в рамките на ± 0. 003 mm)
Отлична права (напр. По -малко или равна на 0. 01 mm/100 mm)
Превъзходна грапавост на повърхността (напр. Ra {{0}}. 2–0,4 μm)
Висока торсионна якост и устойчивост на умора
Корозионна устойчивост (особено при използване на неръждаеми или повърхностно третирани материали)
Персонализирани краища (напр. Нишки, ключове, апартаменти, шплици)

Прецизните задвижващи валове се използват широко в индустриите, които изискват точно предаване на енергия и стабилни механични характеристики. Общите приложения включват:
А. Индустриална автоматизация и роботика
Системи за задвижване на серво двигатели
Линейни задействащи механизми
Съвместни роботи (Cobots)
Системи за скоростна кутия и свързване
Б. Автомобилно и аерокосмическо пространство
Предавателни системи
Кормилни компоненти
Системи за контрол на въздухоплавателното средство
Електрически мощности на превозното средство
В. Медицински изделия
Хирургически роботи
Оборудване за изображения (системи за движение на CT/MRI)
Лабораторна автоматизация
D. CNC машини и инструменти
CNC вретена
Трансмисии на машинния център
Оста на захранване
Д. потребителска и домашна електроника
Електрически инструменти
Двигатели на малки уреди
Механизми за задвижване на принтер/плот

Стъпка 1: Избор на материали

Въз основа на силата, твърдостта, устойчивостта на корозия и нуждите на приложението.
Общи материали: SUS304, SUS316, S45C, 40CR, титанови сплави и др.

Стъпка 2: Прецизно завой и обработка на CNC

За оформяне на вала се използват високоточни стругове на ЦПУ или звездни швейцарски машини за оформяне на вала до точни спецификации.

Стъпка 3: Смилане без центрове / цилиндрично смилане

За постигане на тесни допустими отклонения и повърхностно покритие.

Толеранс на диаметър: ± 0. 003 mm

Закръгленост: по -малко или равна на 0. 002 mm

Стъпка 4: Топлинна обработка (незадължително)

Индукционно втвърдяване, гасене и темпераментиране, азотиране
Подобрява устойчивостта на износване, торсионната сила и продължителността на живота.

Стъпка 5: Повърхностна обработка (незадължително)

Твърд хромиран покритие, черен оксид, никелово покритие, пасивация
Подобрява устойчивостта на корозия, повърхностната твърдост или естетиката.

Стъпка 6: Персонализирана обработка на край

Конци, шплици, канали, докосвания, плоски секции според чертежа или изискването.

Стъпка 7: Проверка на качеството

Проверка на пълното измерение (CMM, микрометри, тестери за грапавост)

Концентричност, изтичане и тестване на твърдост

Незадължително: Динамично балансиране, ако се изисква високоскоростно въртене

Надеждна и стабилна трансмисия на въртящия момент

Дълъг експлоатационен живот с ниска поддръжка

Приспособени решения за конкретни приложения

ISO 9001- Съвместимо производство с пълна проследяване
